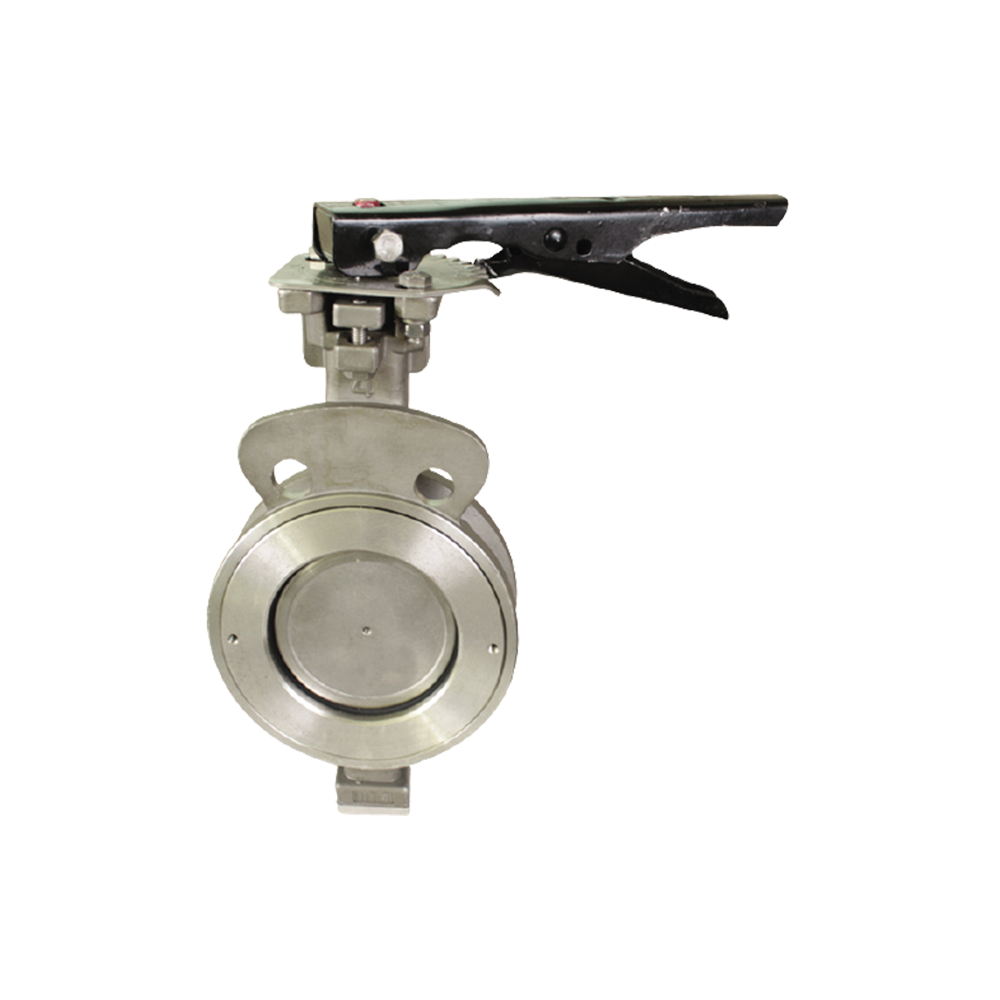

High Performance Butterfly Valve, JIS 10K/20K, ANSI 150
SIZE : 3/4″~40″
TYPE OF BODY : WAFER
END CONNECTION :
MAX. PRESSURE : 10, 20, 30kg/cm²
MAX. TEMPERATURE
- EPDM : -20℃ TO +120℃
- PTFE : -60℃ TO +160℃
- RTFE : -60℃ TO +200℃
- METAL : -120℃ TO +450℃
FLANGE : JIS 10K / 20K, ANSI 150 / 300, PN 16 / 25
MATERIAL
- BODY : DUCTILE IRON, CAST STEEL, STAINLESS STEEL (304, 316)
- DISC : STAINLESS STEEL (304, 316 & 316L)
- STEM : STAINLESS STEEL (304, 316 & 316L)
- SEAT RING : EPDM, PTFE, RTFE, METAL
FACE TO FACE DIMENSION : : ISO 5752, API 609, MSS SP-68, DIN 3203/K1 (SHORT)
OPERATOR
- LOCK LEVER (1-1/4"~6")
- WORM GEAR (1-1/4"~12")
- DOUBLE ECCENTRIC (DOUBLE OFFSET) DISC
- VACUUM EQUIPMENT (UP TO 10-5 TORR)
OPTION
- LONG BONNET
- LUGGED BODY (1″~ 6″)
