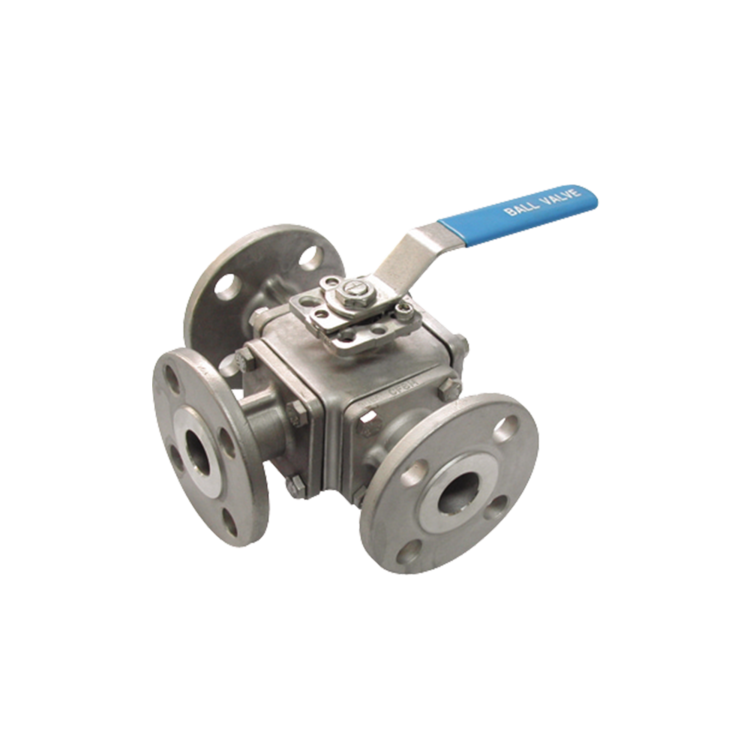

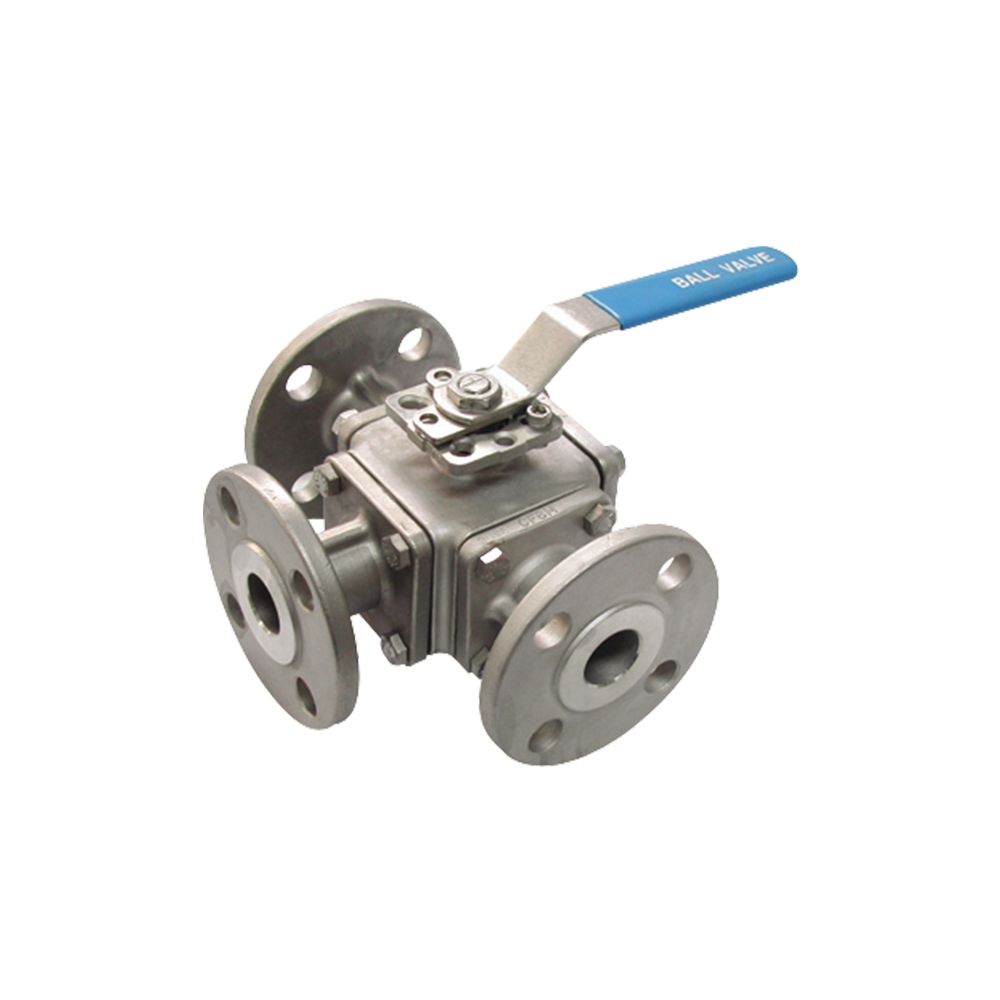

3/4/5-Way Flanged Ball Valve, JIS 10K, ANSI 150, PN16, Full Bore (D)
SIZE : 1/2″~8″
END CONNECTION
○ JIS 10K / 20K
- VALVE DESIGN : ASME B16.34
- STEEL CASTING : MSS SP-55
- FACE TO FACE : JIS B 2002
- FLANGE CONNECTION : JIS B 2212
- PRESSURE TEST : JIS B 2003 (API 598)
○ CLASS 150 / 300
- VALVE DESIGN : ASME B16.34
- STEEL CASTING : MSS SP-55
- FACE TO FACE : ASME B16.10
- FLANGE CONNECTION : ASME B16.50
- PRESSURE TEST : API 598 (ISO 5208)
- SULFIDE STRESS CRACKING : NACE MR-01-75
○ PN 16 / 40
- VALVE DESIGN : EN 12516-1
- STEEL CASTING : EN 12680-1/ MSS SP-55
- FACE TO FACE : DIN 3202 F4 / F1
- FLANG CONNECTION : DIN2633 (PN16) / DIN2635 (PN40)
- PRESSURE TEST : EN12266-1 (ISO 5208)
MAX. PRESSURE :
MAX. TEMPERATURE : 232℃
PORT : FULL BORE
FLANGE : JIS 10K / 20K, ANSI 150 / 300, PN 16 / 40
MATERIAL : ASTM A351-CF8M (1.4408) / ASTM A351-CF8 (1.4308)
- AVAILABLE IN L , T, X, I-POSITION
- INVESTMENT CASTING (1/2″ to 5″)
- SAND CASTING (6″ to 8″)
OPTION
- PTFE/ PFA COATING (40-70㎛)
- TFM1600 / TFM4215 / UPE(UHMWP) SOFT KITS
- CAVITY FILLER
- 180 DEGREE OPERATION STOP PLATE
- HASTELLOY C, ALLOY 20, SUPER DUPLEX, MONEL
- FIRE SAFE DESIGN
- LOCKING FUNCTION
