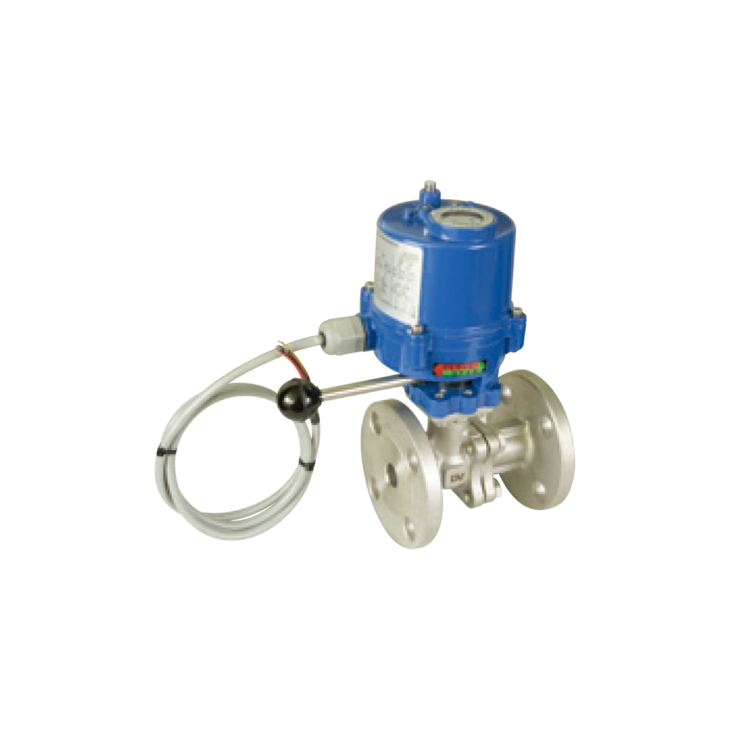

Electric 2-Piece Flanged Ball Valve
SIZE : 1/4″~4″
END CONNECTION : JIS 10K
-VALVE DESIGN : ASME B16.34
-STEEL CASTING : MSS SP-55
-FACE TO FACE : JIS B 2002
-FLANGE CONNECTION : JIS B 2212
-PRESSURE TEST : JIS B 2003 (API 598)
MAX. PRESSURE
- PN 40 (1/2″~1-1/2″)
- PN 16 (2″~4″)
MAX. TEMPERATURE: 180℃
PORT : FULL BORE
FLANGE : JIS 10K
MATERIAL : ASTM A351-CF8M (1.4408) / ASTM A351-CF8 (1.4308)
- ISO5211 DIRECT MOUNTING PAD
- INVESTMENT CASTING BODY & END CAP
- RF ENDS (RIPPLE FACE / LAPPED FACE)
- BLOW-OUT PROOF STEM DESIGN
OPTION
- FIRE SAFE : API 607-5TH EDITION CERTIFIED
- TFM 1600/ TFM 4215/ PEEK/ UPE SOFT KITS
- PTFE/ PFA COATING (40 -70㎛)
- HASTELLOY C / SUPER DUPLEX / ALLOY 20 / MONEL
- ANTI- STATIC DEVICES
- V-BALL FOR MODULATING CONTROL 15˚, 30˚, 60˚, 90˚
- FLANGE WITH TABLE D, TABLE E DRILLING
ELECTRIC ACTUATOR
○ POWER
- 95~245VAC/1PH, 24VDC (RE-004)
- 380/440VAC, 50/60Hz, 3PH (RE-015)
○ ISO5211 MOUNTING BASE : F03 / 04 / 05 (RE-004)
○ MANUAL LEVER (RE-004)
○ DECLUTCHING MANUAL HANDWHEEL (RE-008~015)
○ WEATHER PROOF (IP67)
OPTION
- EXA : EXPLOSIONPROOF EEXDⅡBT4 (RE-008~015)
- WTA : WATERTIGHT ENCLOSURE (IP68)
- PCU : PROPORTIONAL CONTROL UNIT (IN/OUT, 4~20MA, 0-10VDC)
- PIU : POTENTIOMETER (1K~10KΩ)
- CPT : CURRENT POSITION TRANSMITTER (OUTPUT 4~20MA)
- DCM : 24VDC MOTOR (RE-008~015)
